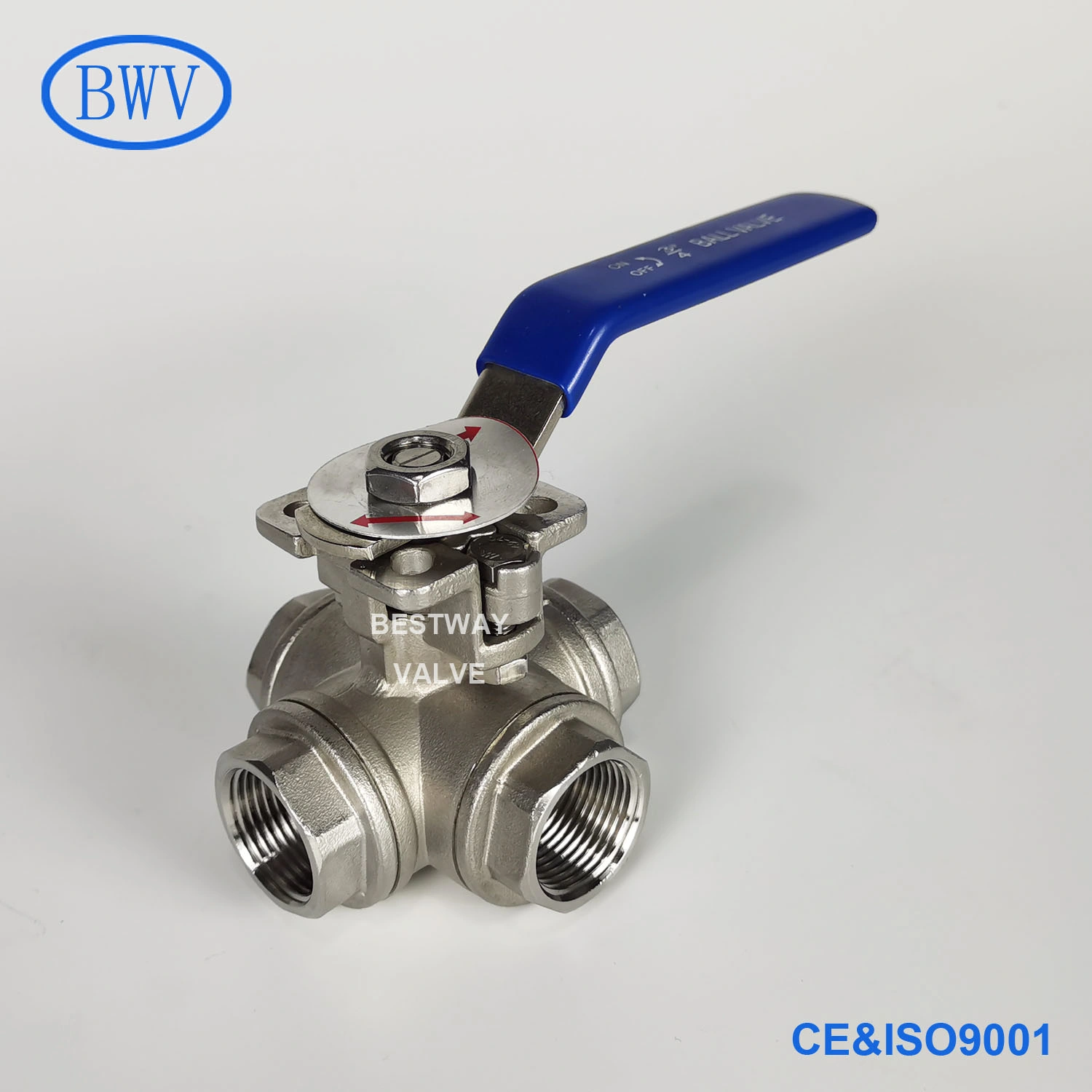

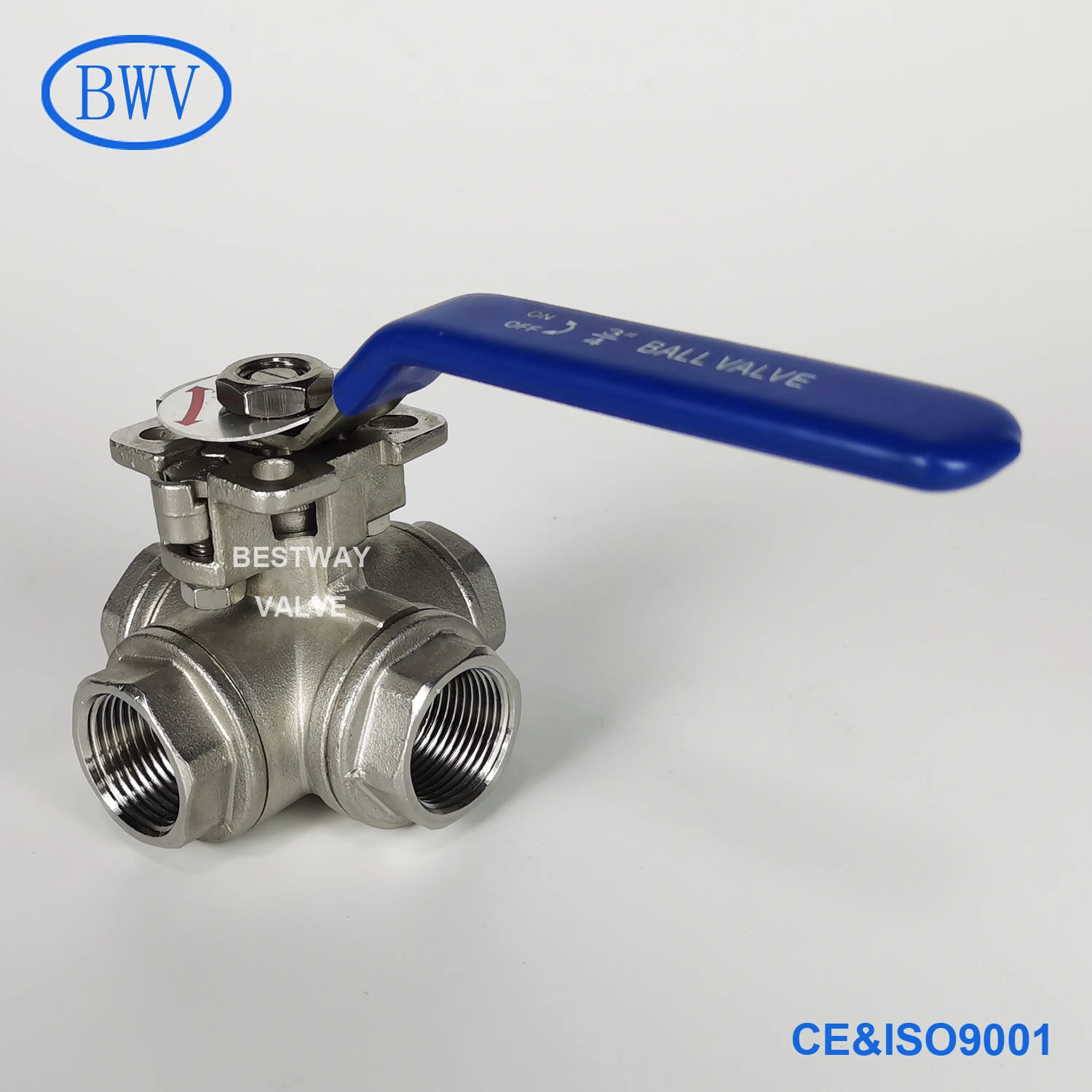

Estremità filettata delle valvole a sfera in acciaio inossidabile a 4 vie, doppia porta a L

Descrizione del prodotto estremità Filettata delle valvole a sfera dell'acciaio inossidabile 4-Way, doppia L portaA  valvola a sfera  è Un modulo del

Featured Products

Descrizione del prodotto

estremità Filettata delle valvole a sfera dell'acciaio inossidabile 4-Way, doppia L porta

valvola a sfera  è Un modulo del quarto di giro  valvola  Quale usa una cavità , la sfera perforata e di perno da gestire la attraversa. È Aperta quando il foro della sfera è In conformità Con il flusso e chiuso quando è Imperniato 90 gradi dalla maniglia della valvola. La maniglia si trova pianamente in linea con il flusso una volta aperta ed è Perpendicolare ad esso una volta chiusa, portando alla conferma visiva facile della condizione della valvolaLe valvole a sfera con il rilievo di montaggio possono anche essere gestite dall'azionatore e dalla scatola ingranaggi
Le valvole a sfera sono bene durevole, effettuante bene saldamente dopo molti cicli e certo, closing anche dopo i lungi periodi di disuso. Queste qualità Operano loro una scelta eccellente per l'interruttore e gestiscono le applicazioni, a dove sono spesso preferred  cancelli  E  globo  le valvole, ma difettano del loro controllo fine nelle applicazioni di soffocamento
Tre ed a quattro vie hanno un foro T-shaped o di l attraverso la metà . Le combinazioni differenti di flusso sono indicate nella la figura. È Facile da vedere che una valvola di T può Connettere tutti gli accoppiamenti delle porte, o tutti e tre le, insieme, ma la posizione di 45 gradi che potrebbe disconnettere tutti e tre i fogli nessun margine per l'errore. La L valvola può Connettere la porta concentrare a la una o la altra porta laterale, o disconnettere tutti e tre le, ma non può Connettere insieme le porte laterali
le valvole a sfera della Multi-porta con 4 modi, o più , sono egualmente disponibili nel commercio, il modo dell'ingresso spesso che è Ortogonale al piano delle prese. Per le applicazioni speciali, come azionamento dei motori pneumatici da di andata all'inverso, il funzionamento è Realizzato girando una singola leva  valvola a quattro vie. La valvola a sfera di 4 modi ha due porte a forma di L nella sfera che non collegano, a volte citata come “× „ porta

Descrizioni:

1) standard di disegno: ASME B16.34, API608
2) estremità Di filetti: ANSI B1.20.1, BS 21/2779, BACCANO 259/2999, iso 228
3) provare: Api 598
4) materiale: ASTM A351-CF8M, CF8, CF3M, SS316, SS304
5) formato: 1/4„, 3/8„, 1/2„, 3/4„, 1„, 1-1/4„, 1-1/2„, 2 "
6) pressione di esercizio: 16 barre
7) materiale di sede: PTFE, RPTFE, PPL
8) temperatura di funzionamento: -20 a 180° C (PTFE), - 20 a 220° C (PPL)
9) media di funzionamento: Acqua, petrolio, gas, vapore, acido, ecc

Caratteristiche:

1) gambo della prova dello scoppio
2) corpo del pezzo fuso di investimento
3) riduce il foro
4) tipo filettato: Il NPT, pinta, BSP, BSPT, BACCANO è Disponibile


No. PartiMateriale
1CorpoCF8M/316CF8/304WCB
2ProtezioneCF8M/316CF8/304WCB
3Sfera316304
4Gambo316304
5Noce di ghiandola304
6Noce304
7Rosetta elastica304
8Maniglia304
9SedeRPTFE/PTFE
10Imballaggio del gamboPTFE
11GuarnizionePTFE
12Rondella di spintaPTFE
