- Model No.: SJ90/33 HSJ90/38
- Tipo prodotto : Tubo PE
- Vite No. : Monovite
- Automazione : Automatico
- Computerizzata : Computerizzata
- Certificazione : CE , ISO9001: 2008
- Su misura : Su misura
- Stato : Nuovo
- Trademark: ACEMECH MACHINERY
- Packing: Bubble Film, Stretch Film, Pallet for PE Pipe Line
- Standard: (L*W*H) 45m*3m*4m
- Origin: Jiangsu China
- Production Capacity: 30set/Year
| una migliore scelta della linea di produzione del tubo dell'HDPE di 160-450mm |

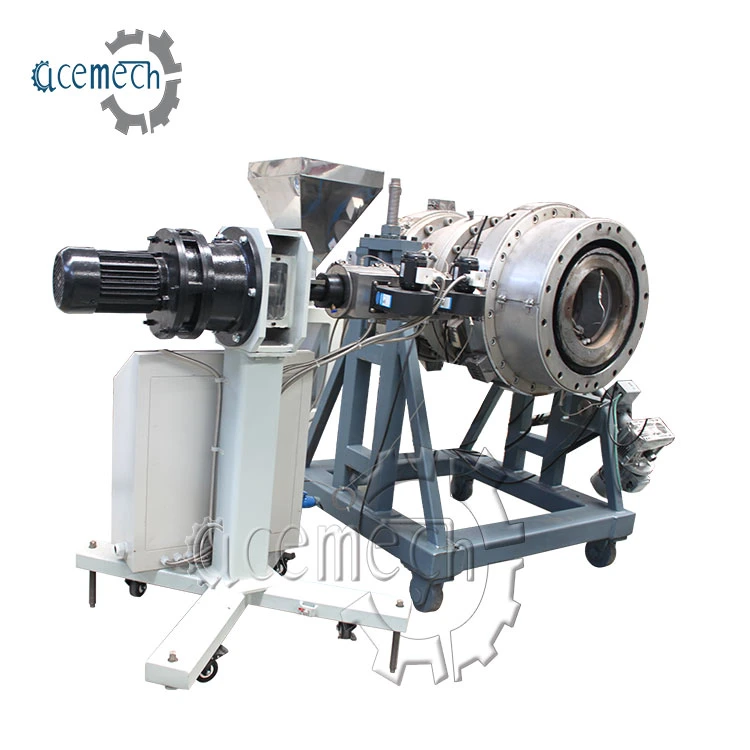

Riga dell'espulsione del tubo del PE di Φ 40-160mm
la macchina dell'espulsione del tubo del PE di 40-160mm pricipalmente è Utilizzata per la produzione il tubo agricolo di irrigazione, il tubo dell'approvvigionamento di gas, il tubo di rifornimento idrico, del tubo ecc. Di protezione del cavo. Il tubo ha alcune caratteristiche eccellenti quale resistenza all'urto di temperatura insufficiente, il collegamento certo, la buona resistenza della crepa di sforzo, la buona resistenza chimica, buona resistenza all'usura, lunga using vita, ecc. La nostra riga dell'espulsione è Progettato con l'espulsore di alta efficienza e dotato del riduttore che è Ad alta velocità Ed a basso rumore, l'unità Di dosaggio gravimetrica e l'indicatore ultrasonico di spessore possono essere montati secondo la richiesta del cliente per salire a il preciso dei tubi. La soluzione chiave di girata può Essere fornita, come il frantoio della stampante a laser, la trinciatrice, il refrigeratore di acqua, il compressore d'aria ecc. Per realizzare la produzione di prima scelta ed automatica del tubo
. Flusso trattato:
Il → d'alimentazione mescolantesi di vuoto del → di material+ del → grezzo in lotti matrici → materiale di siccità Singolo → della stampante di →spray-codice del serbatoio di acqua di raffreddamento di spruzzo del → del serbatoio di calibratura di vuoto del → della muffa di spirale del → dell'espulsore della stringa di →color dell'estrusore a vite trasporta-fuori il prodotto finito del → dell'impilatore di bobina del disco del doppio del → della taglierina della nessun-polvere del → che controlla & Packing
Caratteristica della strumentazione:
1. Applicazione & Singolo estrusore a vite
Modello: Modello SJ75/33: HSJ60/38
L/D: 33: 1 L/D: 38: 1
Capienza: Capienza 400kgs/h: 460kgs/h
Potere del motore: Potere del motore 110KW: 110kW
Uscita/energia: 4.2kg/kW prodotto/energia: 4.2kg/kW
2. Morire la testa
Materiali: Acciaio 40Cr
Struttura: Spirale o cestino
Singolo disegno della cavità
Disegno della coestrusione o a un solo strato di multi-strati
3. Serbatoio di calibratura di vuoto
Materiali del serbatoio: 5mm 304 S. S. Materials
Tecnologia gestente del livello e di temperatura dell'acqua;
Getto di acqua ad alta pressione e stabile
Disegno di protezione di pressione
4. Trazione fuori dalla macchina & Dalla taglierina
Trasportare-Fuori: Azionamento del motore di frequenza/servomotore
Fatto di attrito alto e rilievi di gomma fuori del silicone antiusura
Misurare contro
Taglierina: Universale o unità Del dispositivo della fusion d'alluminio
Lamierine della lega di alta qualità
Superficie regolare di taglio;
Controllo di hronization di sincronizzazione del servomotore
5. Argano & Tabella Tripping
6. Parti elettriche principali
Alimentatore | • Per per inserire materiale nell'espulsore; |
Espulsore | • Componente elettrica di marca di fama mondiale quali Siemens, Schneider, ABB ecc; • L'alta scatola ingranaggi di coppia di torsione con adotta il cuscinetto di NSK/SKF; • Il motore originale di Siemens/WEG ha realizzato globale dopo servizio; • Vite e barilotto bimetallici; • Sistema di controllo intelligente del PLC con l'interfaccia umano-amichevole |
Morire la testa | • Materiale 40Cr •L'insieme completo include l'espulsione muore la testa, la scanalatura & Il tipo manicotto dell'anello dell'acqua di calibratura • Applicar a PE/PP, alla coestrusione, alla coestrusione ecc di multi-strati |
Vacuum il serbatoio di calibratura | • Comprendere l'insieme completo del vuoto e della pompa ad acqua • Lunghezza da 6m-9m |
Trazione fuori | •Il trattore a cingoli superiore e più Basso è Guidato esclusivamente dall'invertitore di frequenza • Digiuna il tipo rilievi del cambiamento |
Taglierina | • Seguendo la taglierina o la taglierina della Non-polvere, la lamierina gira intorno al tubo ed ha tagliato il tubo con superficie regolare • Controllo sincrono |
Impilatore | •Acciaio inossidabile 304 come materiale commovente •Scarico che guida dal cilindro dell'aria |
Parametri tecnici:
Modello | O. D. (millimetro) | Espulsore | Uscita massima (kg/h) | Massimo trasportare-fuori la velocità (m/min) | Andare in automobile il potere (chilowatt) |
PE160 | 40-160 | SJ75/33 | 400 | 12 | 110 |
HPE160 | 40-160 | HSJ60/38 | 460 | 15 | 11 |
Vantaggi (MACCHINA dell'ESPULSIONE del TUBO del PE della MACCHINA del TUBO del PE)
1.15m/min di velocità Lineal massima dell'espulsione, consumo di potere basso e di capacità Elevata ed espulsione realizzata di co di multi-strati con 1-5 strati
2. Il cespuglio di rame è Più Portare-resistenza ed impedice la perdita materiale che può Garantire un funzionamento stabile dell'espulsore
3. L'alimentazione materiale via la scanalatura a spirale, la trasmissione efficiente e può Ridurre efficace la contro-pressione sull'espulsore
4. Zona mescolantesi di disegno (barriera, tosare e) unica garantisce un effetto di plastificazione in uniforme e può Ridurre la pressione sulla vite quale garantisce una capienza di uscita ad alta velocità E stabile
5. L'alta scatola ingranaggi di coppia di torsione ha un figuration astuto, la costruzione compatta, a basso rumore, la capacità Di carico di livello, alto risparmio di temi della trasmissione
può Assicurare il funzionamento senza difficoltà Da sempre;
6. Fornito di tester gravimetrico ed ultrasonico di spessore, accertare l'alta qualità , salvo 2-5% materie prime
7. Il sistema di controllo intelligente del PLC con l'interfaccia umano-amichevole fa facilmente e convenientemente il funzionamento;
8. Taglierina Chip-free che segue superficie piana e regolare di taglio del tubo
Alcun'inchiesta, pls non esita a mettersela in contatto con!
